Vi monterar trådtöjningsgivare och termoelement typ K på detaljer som ska provas. Yta, riktning, limfog, kabel och elektrisk kontroll ingår i samma jobb.
Ytan slipas och avfettas bara där givaren ska sitta. Folien limmas enligt Vishay-metodik, i lastens riktning. Resistans och isolation mäts innan kabeln lämnar detaljen. Foto, skiss och mätvärden följer med.
Vi slipar och avfettar den fläck folien ska limmas mot. Resten av detaljen lämnas. Lösningsmedlet och bomullspinnen hör till ytrengöringen, inte till efterarbetet.
Riktningen stäms av mot lasten innan limmet appliceras. Gallret ska ligga längs den töjning som ska mätas.

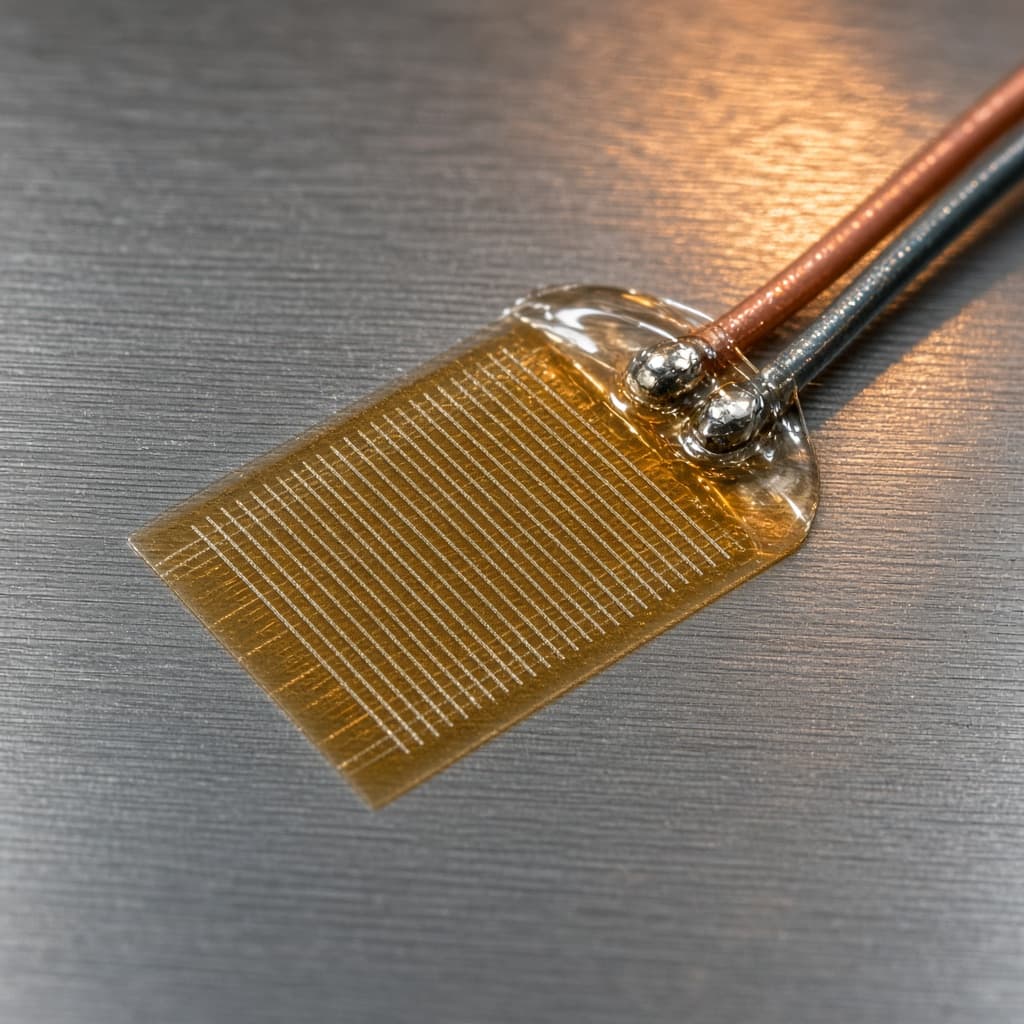

En trådtöjningsgivare är ett foliegaller på en bärare. Töjning i gallrets riktning ändrar resistansen. Ligger gallret snett blandas två riktningar i samma kanal.
Limningen följer Vishay-metodik, på plan yta och på geometri som inte är plan. Resistans och isolation mot gods mäts innan kabeln ansluts.

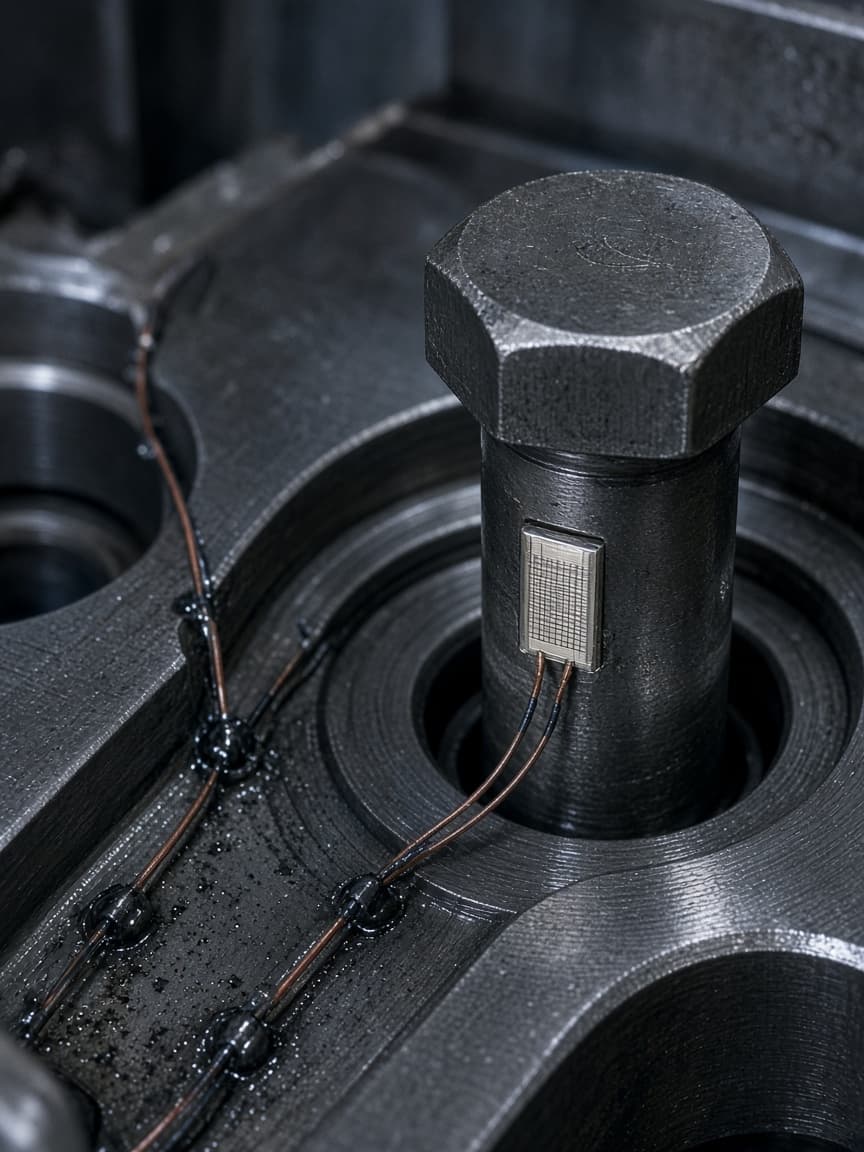

När frågan gäller kraft genom skruven limmas givaren på skaftet. En mätning på en slät yta bredvid svarar på en annan last.
Trådarna fästs längs godset så att de följer detaljen. De ska inte hänga fritt och ta upp egen last när riggen vibrerar.

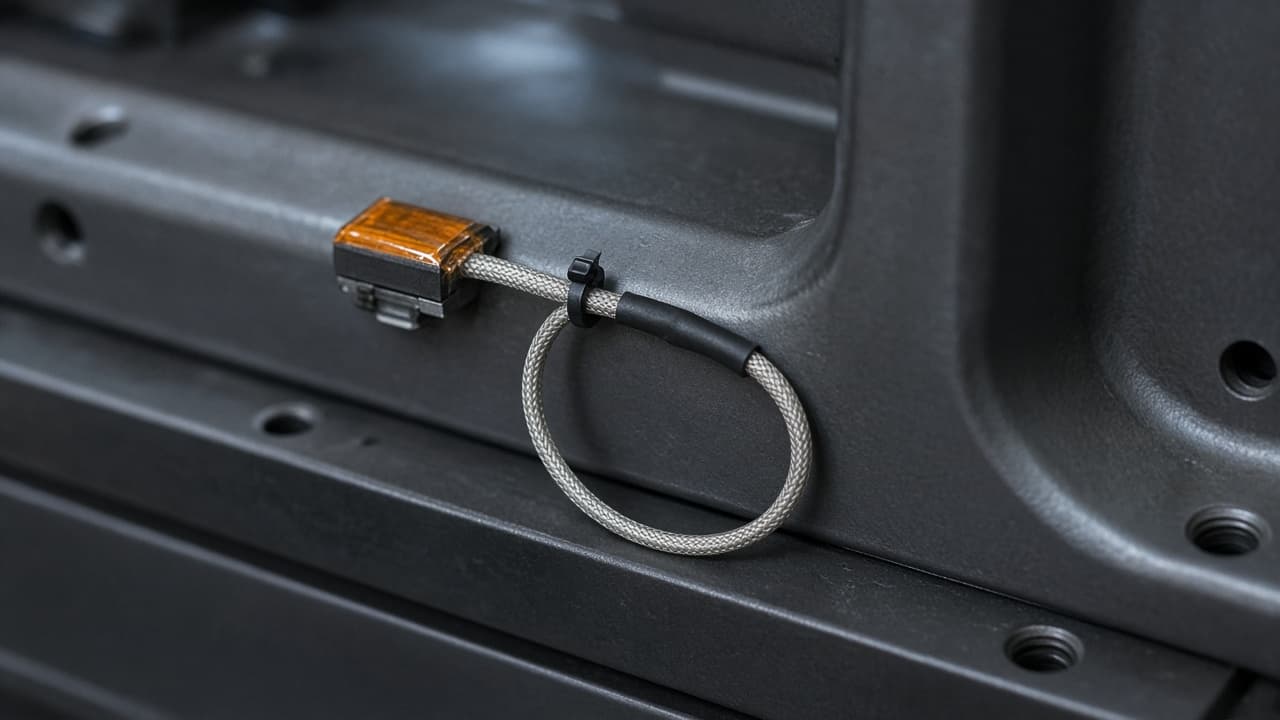

En slinga tar upp rörelsen. Avlastningen sitter så att ett ryck stannar i fästet och inte i lödpunkten. Skärmning väljs när omgivningen har elektriskt brus.
Samma dragning används på roterande delar, i elmaskiner och där kabeln bara har en väg ut.
Skissen visar lastens riktning och var givaren sitter. Fotot visar montaget. Multimetern visar resistans och isolation efter limning.
Anteckningarna täcker placering, kabeldragning och anslutningar. Underlaget ska gå att läsa när riggen öppnas igen.
Fem moment, i den här ordningen, från första underlaget till de värden som lämnas med detaljen.
Detalj, lastfall, temperaturområde och när riggen är tillgänglig. Det styr givartyp, lim och hur kabeln kan dras ut.
Givartyp, limsystem, kapsling och orientering mot lasten bestäms innan ytan rörs.
Slipning och avfettning bara där folien ska sitta. Limning enligt Vishay-metodik, även på krökt geometri och i trånga lägen.
Mekanisk avlastning, skärmning vid behov, sedan resistans och isolation mot gods.
Foto, skiss med placering och riktning, kabeldragning och de värden mätaren visade.
Arbetet kommer från provning av tunga fordon: roterande delar, elmaskiner, vibration och trånga utrymmen. Uppdraget kan vara ett enstaka limjobb eller extra händer när labbet behöver dem.
