Arbetena hänger ihop: yta, givare, kabel, kontroll och dokumentation. Det som ändras är detaljen och lastfallet.
En trådtöjningsgivare är ett foliegaller på en bärare. Töjning i gallrets riktning ändrar resistansen. Det används när en beräkning ska jämföras med uppmätt last, eller när samma prov ska kunna köras igen.
Vi väljer givartyp, limsystem och kapsling, preparerar ytan och limmar enligt Vishay-metodik. Det gäller plana ytor, krökt geometri och fästelement. Temperaturkompensation och kontroll av resistans och isolation ingår.
När lasten går genom förbandet limmas givaren på skruvskaftet. En yta bredvid svarar på en annan kraft. Signalen förs ut med avlastad tråd så att montaget håller genom provet.
Dragningen är mekaniskt avlastad. En slinga tar upp rörelse. Skärm väljs mot brus. Anslutning och kapsling görs så att kretsen håller genom provet.

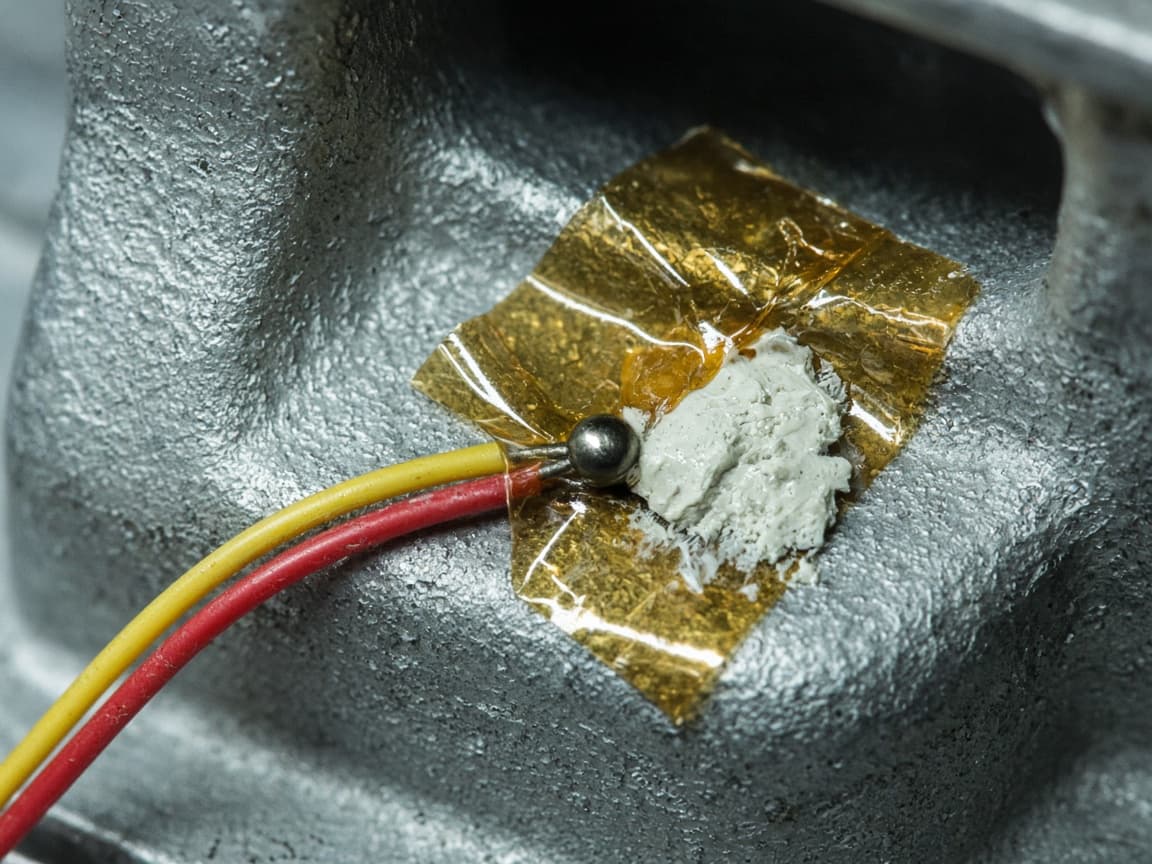

Termoelement typ K monteras så att lödpunkten ligger mot godset, inte i luften ovanför. Mätpunkten kapslas termiskt. Tråden avlastas så att den sitter kvar när ytan blir varm.
Komponenter förbereds och installeras i provriggar, både som enstaka limuppdrag och när labbet behöver extra montörer.
Det inkluderar roterande komponenter, elmaskiner och konstruktioner där utrymmet är litet. Montaget ska sitta där provet körs.
Riggmontaget följer detaljen och hur kabeln kan dras ut ur provuppställningen.
Varje installation lämnar foto och anteckningar om placering, kabeldragning, anslutningar, resistans och isolation. Underlaget används vid kvalitetssäkring, felsökning och nästa prov av samma detalj.
Beskriv detaljen, lastfallet och om frågan gäller töjning, förband eller temperatur. Vi återkommer med vilken givare som passar.
